腐蝕形態分為均勻(全麵)腐蝕和局部腐蝕兩大類,前者比較均勻地發生在材料表麵,後者隻發生在局部,是常見的腐蝕形態,例如點蝕、應力.腐蝕、縫隙腐蝕、晶間腐蝕等。局部腐蝕的危害程度比均勻腐蝕嚴重得多,下麵花火视频APP最新版本下载著重對局部腐蝕進行分析。

      2.1點蝕

      點蝕，即腐點蝕,也稱孔蝕，顧名思義,腐蝕呈點狀，是局部腐蝕中常見的腐蝕狀態。孔有大有小,多發生在有保護膜的金屬表麵，因為金屬的某種缺陷在CI-的促進作用下,局部被破壞，缺陷處成為陽極,周圍保護膜成為陰極,導致電流高度集中在缺陷點,腐蝕迅速向內側延伸，直至失效。

      2.2 應力腐蝕

      應力腐蝕是合金在腐蝕介質和--定方向的拉應力的共同作用下產生的腐蝕，特點是沿晶界或者晶粒產生裂紋。腐蝕介質主要是CI溶液、高溫高壓水蒸氣、海水、氯化鈉溶液、硫化氫、含氟溶液。應力腐蝕有2個明顯特征:必須有拉應力;隻發生在一定的體係裏麵，如奧氏體不鏽鋼/CI 體係。

      2.3 縫隙腐蝕

      縫隙腐蝕--般認為是點蝕的一種特殊情況，發生在縫隙內，縫隙內是缺氧區,處於封閉狀態,pH值下降,當降低到- -定程度後，就會加速腐蝕，--般認為在CI-溶液中易發生

3.花火视频APP最新版本下载失效樣品分析

      電熱水器用花火视频APP最新版本下载是一個加熱部件,加熱介質為水,而中國地區水質的差異很大,個別地區水質較差,具備了腐蝕介質這一很重要的條件。同時,花火视频APP最新版本下载的工作過程、工作環境的溫度都很高,其自身成型結構比較複雜,具備了腐蝕的促進條件。

      目前電熱水器市場,除Incoloy825或同等性能材料外,從性價比考慮，目前國內使用較多、相對較好的是Incolay800 ,Incoloy840或同等性能材料。幾種In-coloy合金成分見表1。

      本文對一些嚴重失效的樣品管材進行了分析。樣品管材材質為Incoloy800或同性能材料(不同鋼廠生產的同性能材料),該材料屬於高鎳鉻合金,有較強的抗腐蝕能力。作為花火视频APP最新版本下载,由於使用地區水質.使用習慣不同，失效樣品管材的狀態有明顯差異。從外部形態看，這些失效樣品管材可以分為以下三類:

      (1)表麵較幹淨，沒有明顯的結水垢情況，沒有明顯的鏽點(見圖1);

      (2)表麵結水垢嚴重,但鏽點不多(見圖2);

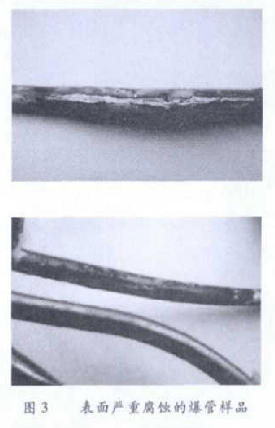

      (3)表麵結水垢嚴重,且管材外表有很多鏽點,(見圖3)。
